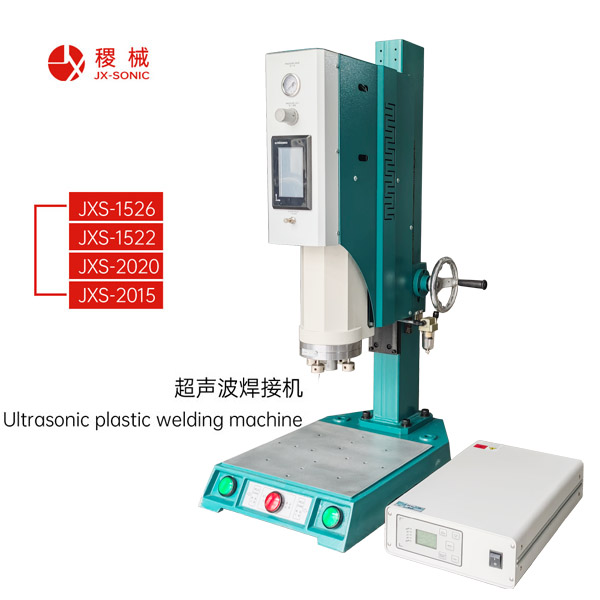

超聲波塑料焊接機的振幅調試是確保焊接質量的核心步驟，需結合設備特性和材料特性逐步優化，具體步驟如下：
一、明確振幅調試的前提條件
1. 確認設備狀態：
- 檢查換能器、變幅桿、焊頭連接是否緊固（無松動異響），確保三者諧振頻率一致（通常設備出廠時已匹配，更換部件后需重新校驗）。
- 超聲波發生器無故障報警（如“過載”“頻率異?！钡龋?，電源電壓穩定。
2. 確定材料特性：
- 軟質塑料（PE、PVC、PP）：需低振幅（20-40μm），避免過度熔損。
- 硬質塑料（ABS、PS、尼龍）：需中高振幅（40-80μm），確保熔接強度。
- 厚度較大或結構復雜的工件：振幅可適當提高（但不超過設備最大振幅的80%）。
二、振幅調試的具體操作步驟
1. 初始振幅設定（基于經驗值）
- 根據材料類型，在設備控制面板上預設初始振幅：
- 軟塑料：20-30μm
- 中硬塑料：30-50μm
- 硬塑料/厚工件：50-70μm
- 注：部分設備以“功率百分比”顯示振幅（如50%功率對應40μm），需參考設備說明書換算。
2. 空載振幅測試（關鍵校驗步驟）
- 目的：確認設備振幅輸出是否穩定，避免機械結構異常影響調試。
- 操作：
1. 不放置工件，手動觸發焊接動作（僅啟動超聲波，不施加壓力），持續1-2秒后停機。
2. 觀察設備振幅顯示值是否穩定（波動范圍≤5μm），若波動過大，檢查焊頭是否松動、換能器是否老化。
3. 禁止長時間空載運行（超過3秒可能燒毀換能器）。
3. 帶載試焊與振幅調整
- 首次試焊：
1. 放置工件，設定低壓力（0.1-0.2MPa）、短焊接時間（0.2-0.3s），啟動焊接。
2. 檢查焊接效果：
- 若焊縫未熔合、無粘接力：振幅不足，增加5-10μm重試。
- 若工件表面燒焦、溢料嚴重：振幅過高，降低5-10μm重試。
- 逐步優化：
1. 每次調整振幅后，保持壓力和時間不變，重復試焊，直到焊縫邊緣輕微熔合、無明顯損傷。
2. 對結構復雜的工件（如帶筋、凹槽），需重點觀察難焊部位：若局部未熔合，可適當提高振幅（但需控制整體不超上限）。
4. 振幅與其他參數的匹配驗證
- 振幅確定后，需結合壓力和時間再次驗證：
- 若振幅合適但焊接強度不足：可增加壓力（0.05-0.1MPa）或延長時間（0.1-0.2s）。
- 若振幅合適但工件變形：需降低壓力，同時微調振幅（±3μm）平衡熔接效果。
三、注意事項
1. 振幅上限限制：任何情況下振幅不得超過設備額定最大振幅（通常標注為80-100μm），否則會加速換能器和焊頭老化。
2. 頻率匹配：振幅調試需與設備諧振頻率同步（如15kHz、20kHz設備振幅范圍不同），頻率偏移會導致振幅輸出不穩定。
3. 記錄參數：調試完成后，記錄當前振幅、材料類型、工件規格，作為同類產品的參考基準。
